PORSCHE Boxster Spyder and Cayman GT4

エンジンブロー...........ブローなのか...........Ⅲ


あの心臓に響く音とともにオイルを撒き散らした原因は.......

機械式バキュームポンプの破損......です..............

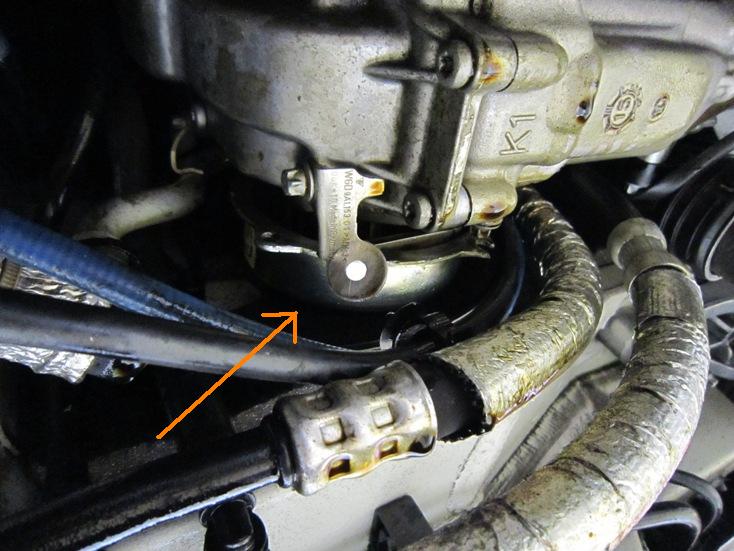

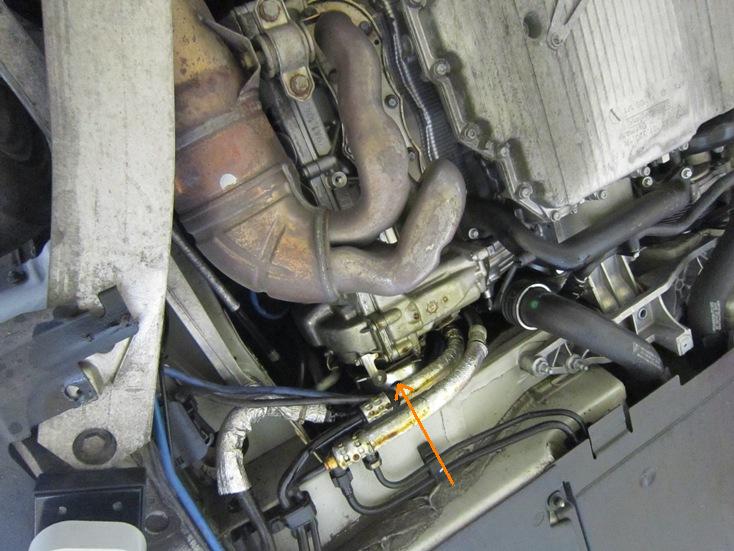

位置的には、エンジン前方の左側下部に装着されています............




バキュームポンプって何???(@_@;)

ということで..............




負圧............その構造上、ブレーキを効かせるためには絶対に必要なもの...........


(例えば密閉したアルミ缶から空気を吸い出していくとアルミ缶の中の圧が低くなり(いわゆる負圧の状態になったため)、最後は大気の力で缶が潰れます..........)


通常、ブレーキはエンジンの負圧を利用しています.........


ガスペダルをオフにしている時でも、エンジンは空気を吸い込もうとします.......

そうすると、スロットル・バルブと シリンダーの間に負圧が発生します.....................

その負圧を利用して、ブレーキを効かせるわけです.........




ブレーキペダルを踏む→ブレーキブースター(倍力装置)で増幅され→マスターシリンダーで液圧が発生→各車輪へ.................




この時に利用されるのが負圧で、大概の車は、インテーク・マニホールドから負圧を取り出し、ブレーキブースターに持ってきています.........

そして、その力を、ブレーキオイルを介して、各車輪に伝えるわけです............


何故オイルを使うかは、パスカルの定理、“密閉された容器に液体を入れ、圧力を加えると、その内部の全ての部分には同じ力が掛かる” を利用して、一定のブレーキ圧をかけるわけです..........


もちろん、前後バランスの調整は別にしますが、このような関係のもとでブレーキは作用してくれるわけです.........


ほとんどのガソリン車は(ディーゼル車はまた別です)、この作用だけでブレーキを効かせているわけですが、ポルシェは、さらに、エンジン負荷とは関係なく、ペダルを踏み込む力を軽減させると同時に、ブレーキのレスポンスを向上させるために機械式のバキュームポンプを備えています.............

何故か...............


高地のような気圧の低い環境やサーキット走行などの負荷がフルに掛かるような走行状態においても、常に安定した絶大な制動力を出すためだそうです............


その機械式バキュームポンプは、シリンダーバンクのエクゾースト側カムシャフトによって駆動されていますが、直接駆動されているわけではなく、チェーンスプロケットを介して駆動されているとのこと..........

それを聞いて、少しホッとしました..............

何故なら、当初、構造がまったく分かっておらず..............

カムシャフトが動力源(@_@;)................と聞いただけで........

そっちの損傷は.........?と.............

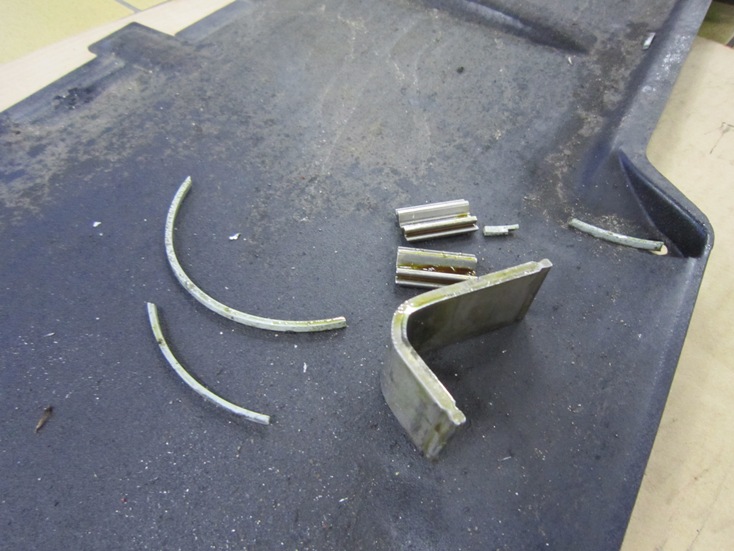

何故なら、破損されて、出てきたパーツは............



そう........この中央の曲がったパーツが、本来なら真っ直ぐだと聞いたからです........(@_@;)

もちろん、エンジンの駆動部の力はものすごいものだということは知っていますが.........

こんなバラバラで........こんな分厚い板が曲がるとは.....

しかも、曲部には、瞬間的に応力がかかったような無数の亀裂....線が.........

なんて恐ろしい!!(>_<)!!


とりあえずは、メカニックのOさんが、エンジンオイルを全抜きして、異物等のチェックはすでにしてくれていて、エンジン本体には問題はないだろうと..............

バキュームポンプ自体は、アッセンブリー交換ということで.......また、傷のついた周囲のパイプ類も全て交換とのこと........エンジンも降ろさないで作業可能とのこと..........


今回の現象はというと、まず音に関しては..........

ボルト留めしてあったバキュームポンプのボルトが何らかの原因で緩み、外れ、中の駆動部によりそのカバーが叩かれ、またそのカバーが、周囲のパイプやエンジン自体の外回りにあたり出たのではないかと.....

そして、オイルは........

当たり前のように、バキュームポンプ内部を駆動するための潤滑油のエンジンオイルが、カバーが外れたことにより漏れてしまった.............


ということらしい..................


この事象.............

メカニックのOさんをはじめ、フロントも含めた他のメカの人も出会ったことがないと.......

サービスマニュアルにも、バキュームポンプのネジは絶対に緩めないことと明記してあるとのこと........


もちろん、保障の範疇で対処してもらえるとのことで、さすがにホッと一息です...........


ただ、パーツ関係が本国発注なので、私のボクスタースパイダーは当分ポルシェセンターに飾られていることになります.............(;_:).................


私としては、今回の件で改めて感じいったのは、ポルシェの走りへのトータルでのこだわりの凄さです.............

もちろん、バキュームポンプ一つとっても、他のスポーツカーメーカーでも、すでにやっているだろうし、もっと優れたこだわりもあるかもしれません...........

しかし、ついつい、やれPCCBだのPASMだの......新しい機能や技術ばかりに目が言ってしまって、そのカタログには、小さく書いてあるだけの、そのバキュームポンプ........説明すらない.........

しかし、ポルシェのブレーキシステムの一環として、地味ではあるが確実になくてはならない存在.........

こういう一つ一つの積み重ねが、あの絶大な制動能力に起因しているのだと...........

あらゆる資料をひっくり返してみましたが、雑誌の特集でエンジンを全バラしているページにも、触れられていない、この"機械式バキュームポンプ"............



その存在にかなり心が動きました.......(*^_^*)



今回の件は、走らせることばかりに夢中になってしまって、構造的な細かいことにすっかり目を向けなくなってしまった私の..........曇りかけていた目を少し覚まさせてくれました.............



いい経験をさせてもらいました.................



帰ってきたら、きちんとものを確認しながら、またいろいろと勉強しなくちゃ(*^_^*)
